Zvukový senzor

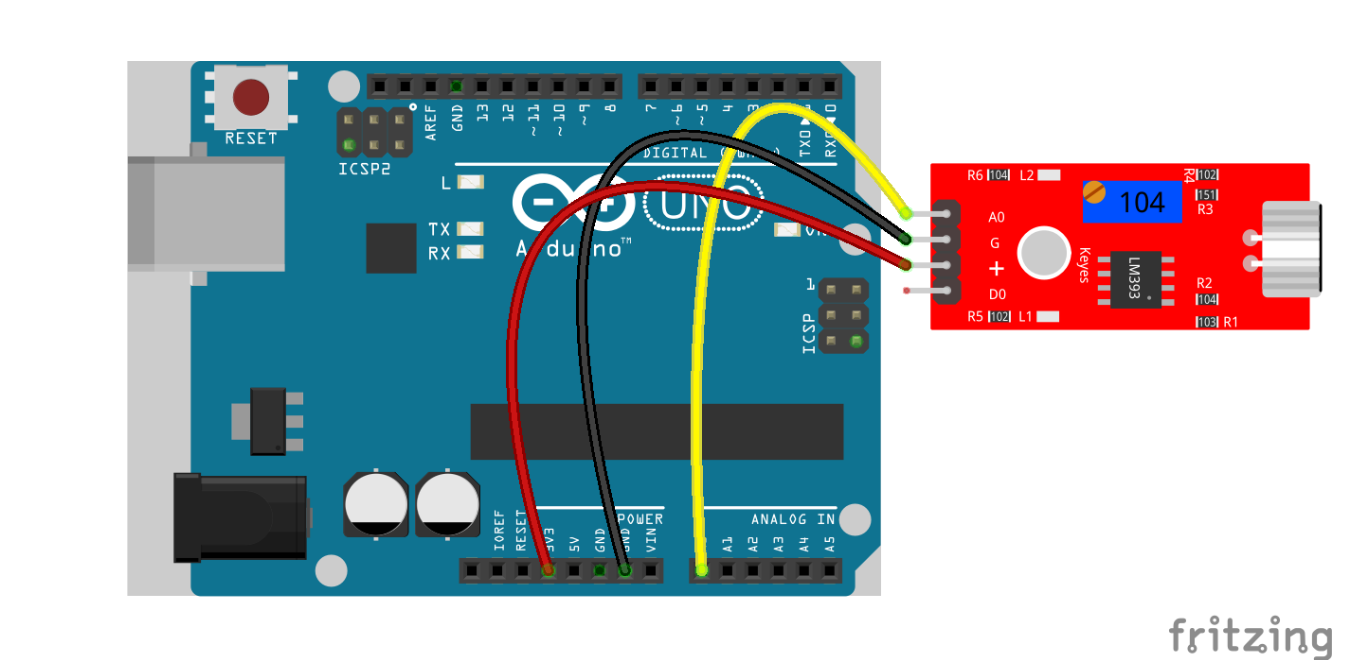

Popisek obrázku: modul mikrofonu připojíte čtyřmi vodiči. Analogový výstup AO na pin A0, G na GND, napájení + na 3,3 V a digitální výstup DO na pin 8. Jako signalizace poslouží vestavěná LED u pinu 13.

Mikrofon na modulu převádí zvuk na elektrický signál. Modul má dva výstupy: analogový AO, který sleduje hlasitost v reálném čase, a digitální DO, který se přepne, jakmile zvuk překročí práh nastavený malým potenciometrem na modulu. V tomto pokusu čteme analogový výstup AO funkcí analogRead z pinu A0. Když naměřená hodnota překročí nastavenou mez, Arduino vyhodnotí, že je kolem hluk, a rozsvítí LED.

1. Zapojte modul podle tabulky výše – AO na A0, napájení na 3,3 V a G na GND.
2. Zkopírujte kód do Arduino IDE, zkompilujte ho a nahrajte do Arduina.
3. Mluvte nebo zakřičte do mikrofonu a sledujte, jak se rozsvítí LED u pinu 13.

// Zvukový senzor
// Hladinu intenzity zvuku uvidíte na sériovém monitoru.
// Pokud dosáhne hlasitost určité hodnoty, LED na Arduinu se rozsvítí.
// Email: podpora@laskakit.cz · Web: laskakit.cz

const int ledPin = 13;            // pin LEDky (vestavěná LED)
const int soundPin = A0;          // pin zvukového senzoru

void setup() {
  pinMode(ledPin, OUTPUT);        // LED jako výstup
  Serial.begin(9600);            // spustit sériový monitor na 9600 Bd
}

void loop() {
  int value = analogRead(soundPin);  // přečíst hodnotu ze senzoru
  Serial.println(value);          // vypsat hodnotu do sériového monitoru
  if (value > 25) {               // pokud je hodnota větší než 25
    digitalWrite(ledPin, HIGH);   // zapnout LEDku
    delay(2000);                  // nechat svítit 2 s
  } else {
    digitalWrite(ledPin, LOW);    // jinak ji vypnout
  }
}

• ×
  LED svítí pořád, nebo vůbec – podle hodnot v sériovém monitoru si dolaďte práh v podmínce if (value > 25). Citlivost můžete navíc upravit malým potenciometrem přímo na modulu.
• ×
  Senzor nereaguje – zkontrolujte zapojení: analogový výstup AO patří na A0, napájení + na 3,3 V a G na GND. Tento kód čte právě analogový výstup AO.
• ×
  LED bliká nepravidelně – po sepnutí necháváme LED svítit 2 sekundy (delay(2000)). Pokud chcete rychlejší reakci, hodnotu zmenšete.
