Ovládání zvuku pomocí světla

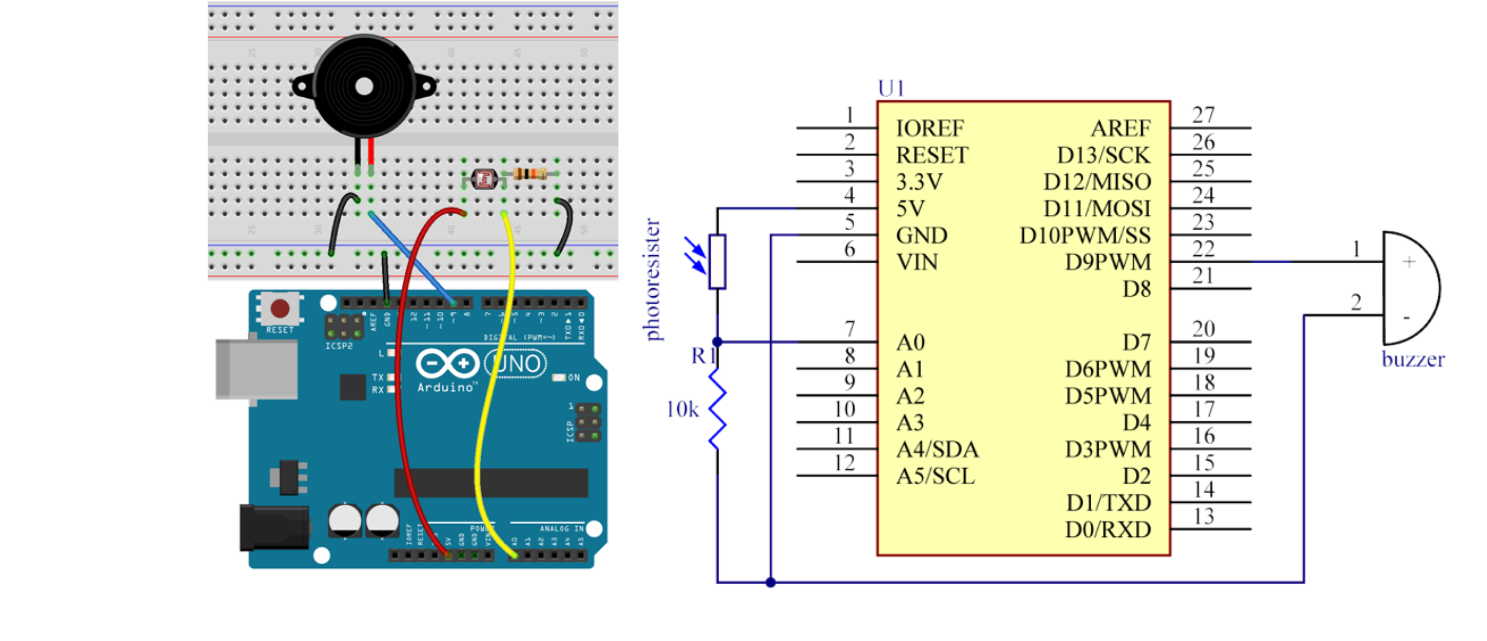

Popisek obrázku: bzučák je zapojený kladnou nožičkou (+) na pin 9 a druhou na GND. Fotorezistor tvoří dělič napětí s rezistorem 10 kΩ, jeho střed vede na analogový vstup A0.

Tahle lekce spojuje fotorezistor z minula s bzučákem. Fotorezistor mění svůj odpor podle světla a přes dělič napětí posílá na vstup A0 hodnotu, kterou Arduino přečte funkcí analogRead. Tuto hodnotu pak rovnou používáme jako délku pauzy ve funkci delay mezi zapnutím a vypnutím bzučáku. Při silném světle je hodnota vysoká – pauzy jsou delší a bzučák pípá pomalu. Ve tmě je hodnota nízká a pípání je rychlé.

1. Sestavte obvod podle schématu a tabulky výše – bzučák na pin 9 a fotorezistor s děličem na A0.
2. Zkopírujte kód do Arduino IDE, zkompilujte ho a nahrajte do Arduina.
3. Zakrývejte fotorezistor a posviťte na něj – poslouchejte, jak se mění rychlost pípání.

// Ovládání zvuku pomocí světla
// Když dáte fotorezistor do tmavého prostředí, bzučák bude pípat rychle.
// Když dáte fotorezistor do světlého prostředí, bzučák bude pípat pomalu.
// Email: podpora@laskakit.cz · Web: laskakit.cz

const int photocellPin = A0;       // pin fotorezistoru
int sensorValue = 0;                  // přečtená hodnota z čidla
const int buzzerPin = 9;           // pin bzučáku

void setup() {
  pinMode(buzzerPin, OUTPUT);      // bzučák jako výstup
}

void loop() {
  sensorValue = analogRead(photocellPin);  // přečíst hodnotu z pinu A0
  digitalWrite(buzzerPin, HIGH);    // zapnout bzučák
  delay(sensorValue);              // pauza nastaví frekvenci
  digitalWrite(buzzerPin, LOW);     // vypnout bzučák
  delay(sensorValue);              // pauza nastaví frekvenci
}

• ×
  Bzučák je tichý nebo jen cvaká – potřebujete aktivní bzučák a jeho kladnou nožičku (+) na pinu 9. Zkontrolujte i druhou nožičku na GND.
• ×
  Rychlost se vůbec nemění – nejspíš chybí rezistor 10 kΩ v děliči, takže na A0 je stále stejná hodnota. Ověřte, že fotorezistor i rezistor tvoří dělič a jejich střed jde na A0.
• ×
  Pípání je nepříjemně pomalé – při velmi silném světle bývá hodnota vysoká a pauzy dlouhé. Můžete hodnotu před použitím přepočítat funkcí map do menšího rozsahu.
