Řízení LED tlačítkem

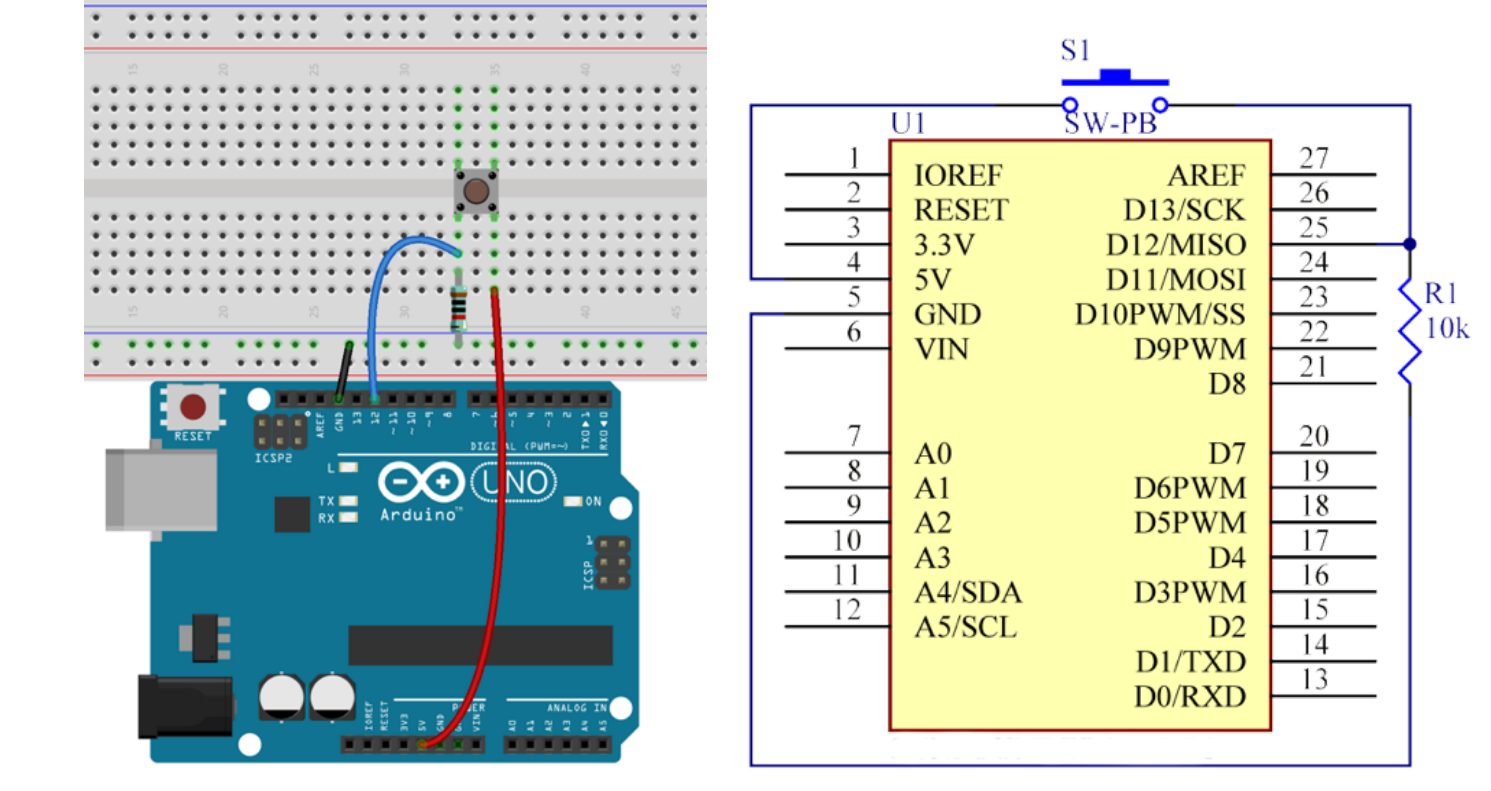

Popisek obrázku: tlačítko jednou nohou na pin 12, druhou na +5 V. Z pinu 12 vede rezistor 10 kΩ na GND (pull‑down). LED použijeme tu zabudovanou na desce u pinu 13, takže ji není nutné zapojovat zvlášť.

Tlačítko funguje jako spínač – dokud ho nestisknete, obvod je rozpojený. Po stisku se pin 12 propojí s 5 V a Arduino na něm přečte úroveň HIGH. Rezistor 10 kΩ mezi pinem a GND slouží jako tzv. pull‑down: drží pin spolehlivě na úrovni LOW, dokud tlačítko nestisknete, aby LED neproblikávala kvůli rušení. Když Arduino zjistí HIGH, rozsvítí LED; jakmile je na pinu LOW, zase ji zhasne.

1. Sestavte obvod podle schématu výše – tlačítko, rezistor a propojení s piny 12 a 5 V.
2. Zkopírujte kód do Arduino IDE.
3. Zkompilujte ho a nahrajte do Arduina.

// Řízení LEDky tlačítkem
// Zapíná a vypíná LEDku, když stiskneš tlačítko
// Email: podpora@laskakit.cz · Web: laskakit.cz

const int keyPin = 12;   // číslo pinu tlačítka
const int ledPin = 13;   // číslo pinu LEDky

void setup() {
  // nastavení pinu tlačítka jako vstupu
  pinMode(keyPin, INPUT);
  // nastavení pinu LEDky jako výstupu
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // přečíst stav tlačítka – pokud je stisknuté, bude HIGH
  if (digitalRead(keyPin) == HIGH) {
    digitalWrite(ledPin, HIGH);   // zapnout LEDku
  } else {
    digitalWrite(ledPin, LOW);    // vypnout LEDku
  }
}

• ×
  LED svítí pořád nebo náhodně problikává – nejspíš chybí pull‑down rezistor mezi pinem 12 a GND, nebo je špatně zapojený. Zkontrolujte, že rezistor opravdu spojuje pin tlačítka se zemí.
• ×
  Po stisku se nic neděje – tlačítko může být otočené o 90 °. Nožičky tlačítka jsou propojené po dvojicích; zkuste ho na breadboardu pootočit.
• ×
  Sketch nejde nahrát – ověřte v menu Nástroje správnou desku (Arduino Uno) a port, ke kterému je Arduino připojené.
